FIBARO Implant로 게이트맨 도어락 스마트홈 연동하기

안녕하세요. 스마트홈을 구축하면서 가장 많이 요청받는 것 중 하나가 "기존 도어락을 바꾸지 않고 스마트홈에 연동할 수 있나요?"라는 질문입니다. 새 스마트 도어락으로 교체하면 간단하지만, 이미 성능 좋은 도어락이 설치되어 있는 경우 괜히 바꾸기가 아깝죠. 저도 같은 고민을 하다가 FIBARO Implant라는 모듈을 발견했고, 기존 게이트맨 도어락을 그대로 유지한 채 FIBARO HC3와 연동하는 데 성공했습니다.



□ FIBARO Implant란

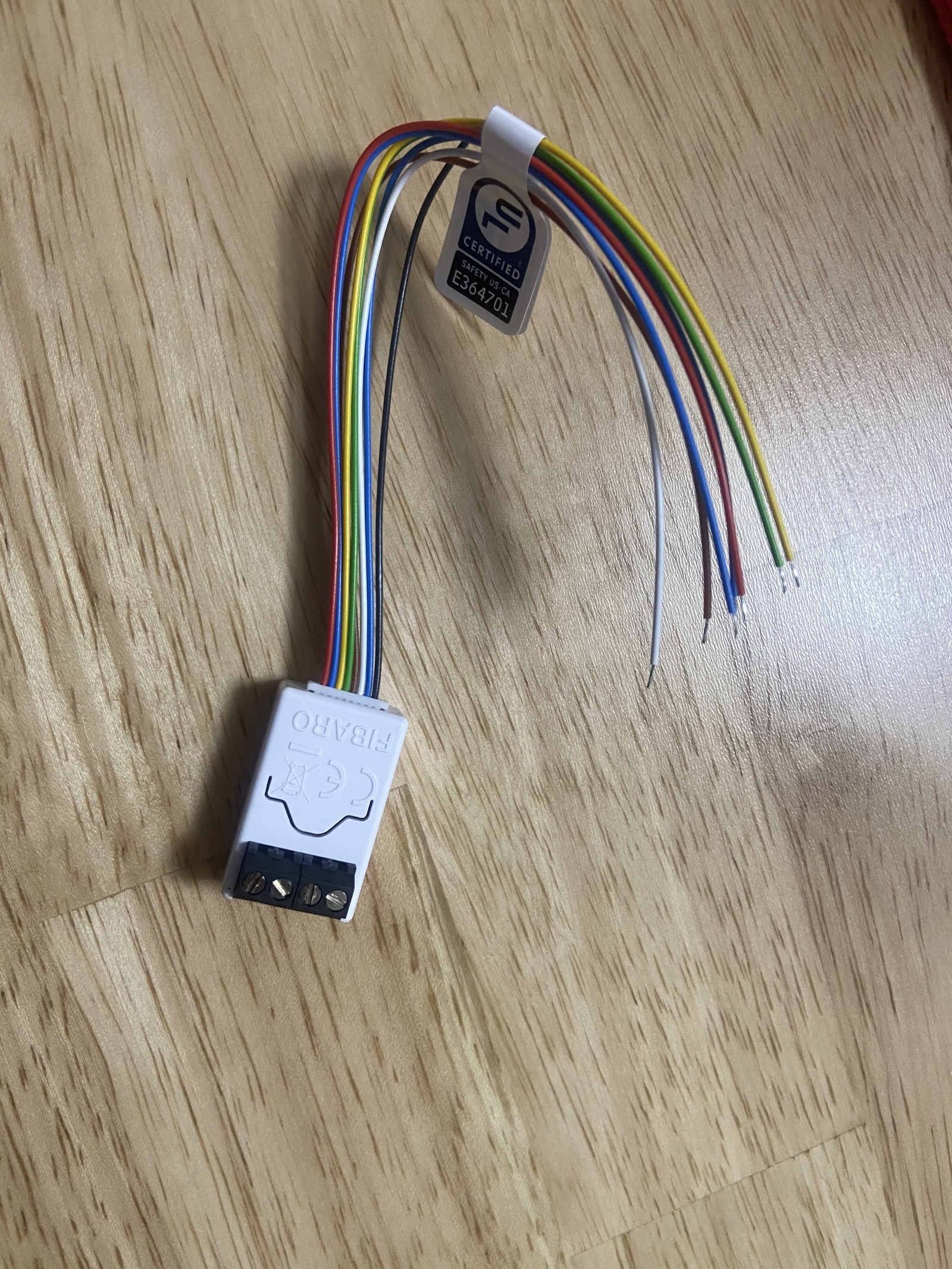

FIBARO Implant는 기존의 전기·전자 장치 내부에 설치해 그 장치를 Z-Wave 스마트홈 시스템으로 제어할 수 있게 만들어 주는 초소형 모듈입니다. 크기가 매우 작아서(약 44 x 40 x 18mm) 도어락 내부, 전등 스위치 박스, 전동 블라인드 모터 등 다양한 곳에 숨겨서 설치할 수 있습니다.

Implant의 주요 기능은 다음과 같습니다.

- 2채널 출력(Q1, Q2): 릴레이 스위치로 전기 신호를 on/off 제어합니다.
- 2채널 입력(IN1, IN2): 외부 스위치나 버튼의 상태를 감지합니다.
- Z-Wave Plus 통신: FIBARO HC3와 무선으로 통신합니다.
- 12~24V DC 전원 사용: 도어락 내부 전원을 그대로 이용할 수 있습니다.



□ 게이트맨 도어락 내부 구조 파악

연동을 위해서는 먼저 도어락 내부 배선을 파악해야 합니다. 게이트맨 도어락(저는 중상급 모델을 사용 중)의 경우, 내부에 별도의 열림 단자(COM, NO 또는 COM, NC 방식)가 있습니다. 이 단자에 짧게 단락 신호를 주면 도어락이 열리는 방식입니다.

도어락 뒷면 커버를 열면 메인 PCB 기판이 있고, 보통 외부 제어용 단자대가 별도로 마련되어 있습니다. 제조사 매뉴얼이나 인터넷에서 해당 모델의 배선도를 찾으면 어떤 단자가 열림 신호용인지 확인할 수 있습니다. 게이트맨의 경우 보통 COM과 NO 단자를 짧게 연결하면 열림 동작이 실행됩니다.

주의할 점은 배선 작업 전 반드시 배터리를 분리해 전원을 차단해야 한다는 것입니다.



□ FIBARO Implant 배선 연결

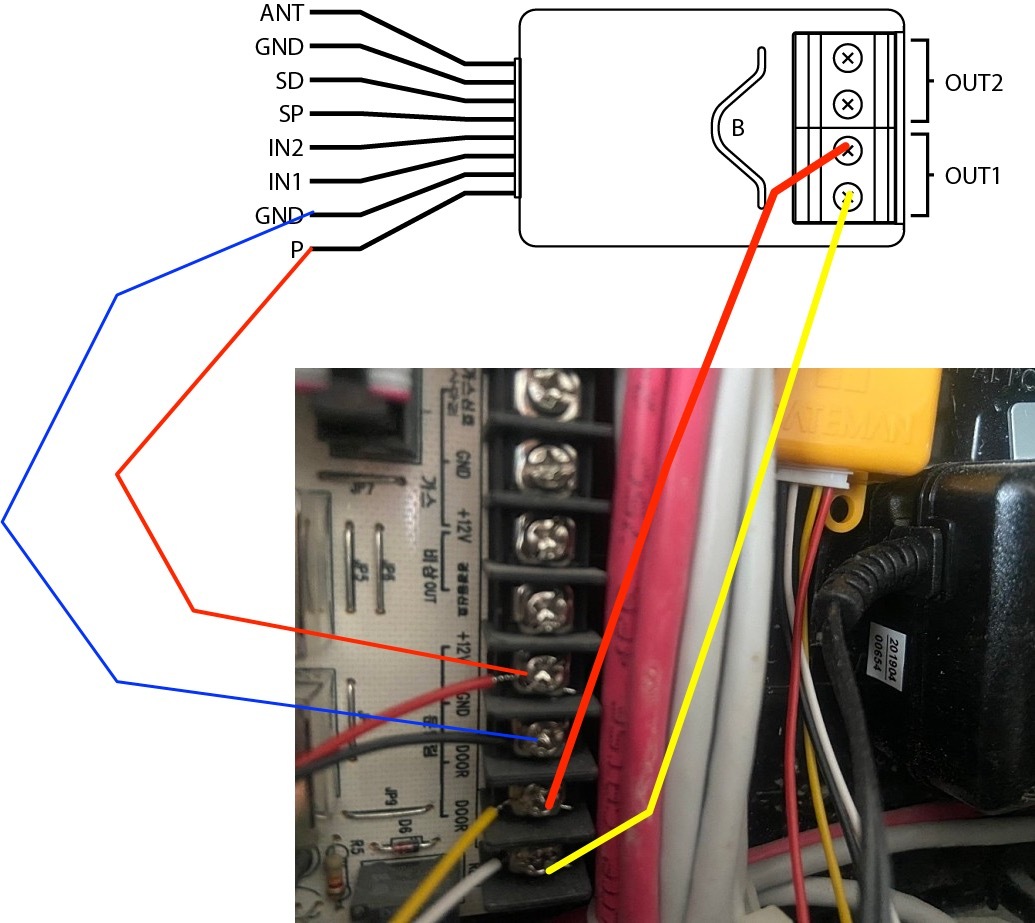

배선 작업 순서는 다음과 같습니다.

- 도어락 배터리 분리 후 뒷면 커버 오픈
- 열림 단자(COM, NO) 위치 확인
- Implant의 Q1 출력 단자를 도어락 COM과 NO 단자에 각각 연결
- Implant 전원은 도어락 내부 전원(보통 6V 또는 9V 배터리 라인)에서 분기
- Implant를 도어락 케이스 내부 빈 공간에 고정

Implant의 Q1 출력을 모멘터리(순간 접점) 모드로 설정하면, HC3에서 제어 명령을 내릴 때 Q1이 0.5초간 단락 후 해제되는 방식으로 동작합니다. 이것이 도어락의 열림 신호로 인식됩니다.



□ FIBARO HC3에 Implant 등록

Implant 설치 후 HC3에 Z-Wave 기기로 등록합니다.

- HC3 관리 페이지 → Z-Wave 기기 추가 → "추가 모드" 진입
- Implant의 설정 버튼을 3회 클릭해 페어링 모드 활성화
- HC3가 기기를 인식하면 자동으로 등록 완료

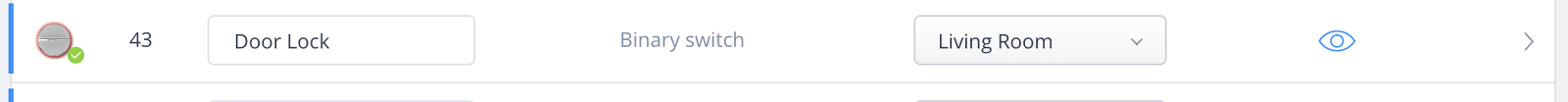

- 등록된 기기 이름을 "현관 도어락"으로 변경

등록 후 HC3 대시보드에서 해당 기기의 Q1 출력을 수동으로 토글해 보면, 도어락이 실제로 열리는 것을 확인할 수 있습니다. 처음 이 순간의 감동이 아직도 기억납니다.



□ Implant 파라미터 세부 설정

Implant는 파라미터 설정을 통해 동작 방식을 세밀하게 조절할 수 있습니다. 도어락 연동에서 중요한 파라미터는 다음과 같습니다.

- 파라미터 1 (Q1 동작 모드): 모멘터리 모드(값: 1)로 설정합니다. 이 모드에서 Q1은 명령을 받으면 설정된 시간 동안 ON 후 자동으로 OFF가 됩니다.
- 파라미터 2 (Q1 펄스 시간): 단락 유지 시간을 설정합니다. 저는 500ms(값: 5)로 설정했습니다.
- 파라미터 11, 12 (IN1, IN2 모드): 도어락 상태(열림/잠김) 피드백을 받고 싶다면 상태 감지 단자에 연결하고 해당 파라미터를 설정합니다.

파라미터 설정은 HC3 기기 설정 페이지의 Advanced Parameters 탭에서 진행합니다.



□ 원격 제어 및 자동화 구현

등록이 완료되면 HC3 앱에서 언제 어디서나 도어락을 원격 제어할 수 있습니다. 여기에 자동화를 더하면 더욱 편리해집니다.

- 특정 시간대에만 원격 열림 허용 (보안 강화)
- 비콘 감지 시 자동 열림 (다음 포스트에서 다룰 내용)
- 도어락 열림 시 알림 전송 (FC3의 Push Notification 기능)
- 방문자가 벨을 누르면 스마트폰 알림 → 앱에서 원격으로 열어주는 인터폰 대체 기능

이 모든 자동화가 기존 도어락을 교체하지 않고, Implant 하나로 구현 가능합니다.



□ 마무리

FIBARO Implant는 기존 기기를 스마트홈으로 편입시키는 데 정말 강력한 도구입니다. 비교적 저렴한 가격(약 5~7만 원대)에 도어락, 전동 커튼, 환기팬 등 다양한 기기를 HC3와 연동할 수 있습니다. 배선 작업이 다소 필요하지만, 도어락 내부 구조를 파악하고 나면 생각보다 어렵지 않습니다. 기존 도어락을 그대로 활용하면서 스마트홈의 편리함을 더하고 싶은 분들에게 적극 추천드립니다.

감사합니다.
