Shelly Plus Uni로 아파트 월패드 도어락·모션센서 스마트홈 연동하기

안녕하세요. 아파트 스마트홈 구성에서 가장 어렵다고 느낀 부분 중 하나가 바로 월패드 연동이었습니다. 현관 도어락 상태, 도어 센서, 모션 감지 같은 정보들이 이미 코콤 월패드로 들어오고 있는데, 이를 Home Assistant에서 활용할 수 없다는 것이 아쉬웠습니다. Shelly Plus Uni를 이용해서 이 문제를 해결했습니다.



□ 코콤 월패드의 입출력 구조

코콤(KOCOM) 월패드는 대부분의 아파트에 설치된 홈 네트워크 시스템입니다. 현관 도어락 개폐, 복도 모션 센서, 현관 도어 개폐 상태 등 다양한 신호가 월패드를 통해 처리됩니다.

월패드 내부를 살펴보면, 각 센서/기기로부터 오는 신호는 디지털 입력(건식 접점, Dry Contact) 형태로 들어옵니다. 도어가 열리면 해당 단자에 전압이 변하거나 회로가 연결되는 방식입니다.

이 신호들을 HA에서 읽으려면 월패드 배선에서 신호를 가져오는 중간 장치가 필요합니다. 이 역할을 Shelly Plus Uni가 담당합니다.



□ Shelly Plus Uni 소개

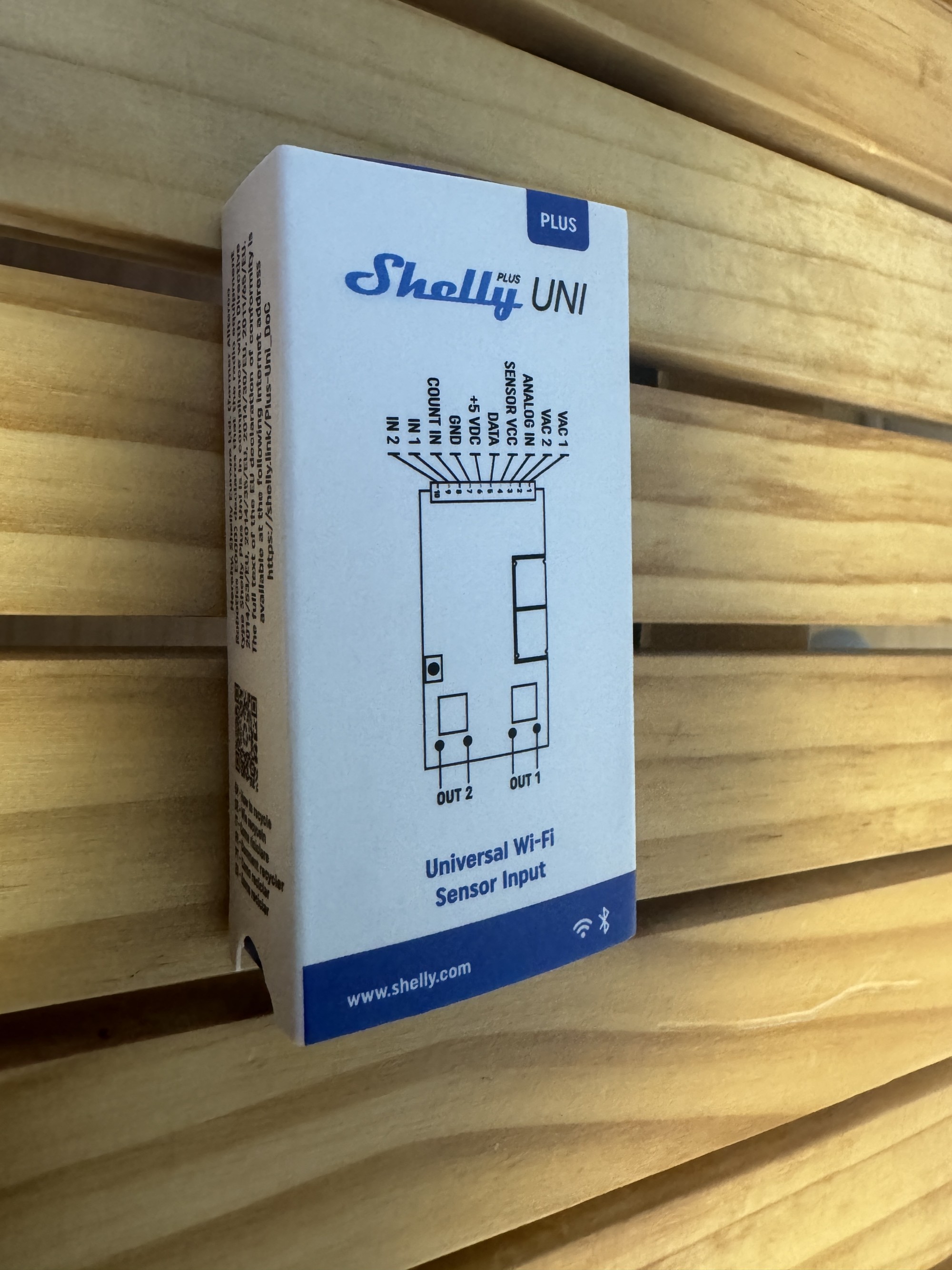

Shelly Plus Uni는 Shelly의 다용도 소형 모듈입니다.

주요 사양:
- 2개의 디지털 입력 단자 (신호 감지용)
- 1개의 릴레이 출력 (기기 제어용)
- 아날로그 입력 지원 (전압 측정)
- Wi-Fi 연결 (802.11 b/g/n)
- 내장 웹서버로 직접 설정 가능
- HA 연동: MQTT, Shelly 인테그레이션 양쪽 모두 지원
- 크기: 극소형 (월패드 내부에 넣기 충분)

Shelly 제품은 로컬 HTTP API와 MQTT를 완벽 지원해 클라우드 없이 완전 로컬 연동이 가능합니다.



□ 배선 작업: 준비와 주의사항

월패드 내부 배선 작업은 전기 지식이 필요합니다. 반드시 다음 사항을 확인하고 진행하세요.

주의사항:
- 작업 전 반드시 해당 선의 전압을 멀티미터로 측정 후 안전 여부 확인
- AC 220V 전원선과 신호선을 혼동하지 않도록 주의
- 월패드는 아파트 공용 시스템과 연결되어 있어 잘못된 배선은 단지 시스템에 영향을 줄 수 있음
- 불확실하면 전문 전기 기사에게 의뢰

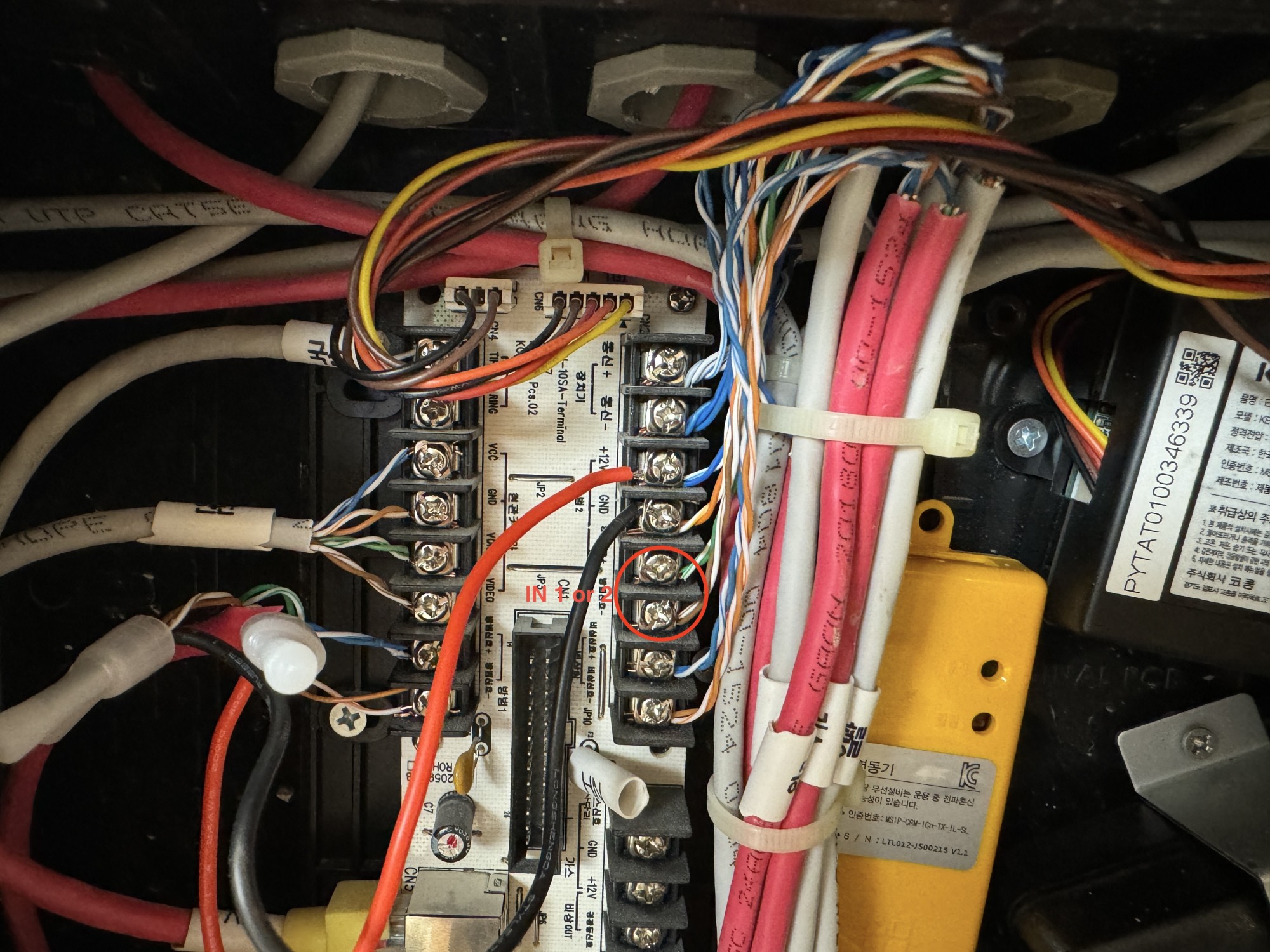

월패드 뚜껑을 열면 여러 단자들이 보입니다. 코콤 월패드의 경우 도어 센서 신호선은 대부분 DC 12V 또는 무전압 접점(건식 접점) 방식입니다. Shelly Plus Uni의 입력 단자는 DC 1248V 또는 AC 24240V 입력을 모두 지원하므로 대부분의 아파트 월패드 신호와 호환됩니다.



□ 연결 방법

도어 센서 신호 연결 (예시):
- 월패드 도어 센서 단자(+, -)를 찾아 표시
- Shelly Plus Uni의 입력 1번(Input 1)에 두 선을 연결
- 같은 방식으로 모션 센서 신호를 입력 2번(Input 2)에 연결

Shelly Plus Uni 전원:
- 월패드 내부에 DC 12V 전원 공급선이 있는 경우 여기서 Shelly 전원을 공급
- 없는 경우 별도 USB-C 5V 어댑터 사용 가능

배선 완료 후 월패드 뚜껑을 닫으면 외관상 변화가 없어 깔끔합니다. Shelly가 Wi-Fi로 연결되기 때문에 별도 통신 선로가 필요 없습니다.



□ Shelly 초기 설정과 HA 연동

Shelly Plus Uni는 처음 전원을 켜면 자체 Wi-Fi 핫스팟을 생성합니다. 스마트폰으로 shellyplsuni-XXXXXX 네트워크에 접속한 뒤 웹 브라우저에서 192.168.33.1로 접속하면 설정 화면이 나옵니다.

설정 순서:
- Wi-Fi 네트워크 설정 (집 공유기 SSID/비밀번호 입력)
- 입력 모드 설정 (Input 1, 2를 "Switch" 모드로 설정)
- MQTT 활성화 (브로커 주소, 포트, 사용자/비밀번호 입력)
- 장치 이름 설정

HA에서는 MQTT 인테그레이션으로 자동 감지됩니다. Shelly 전용 인테그레이션(Settings → Devices → Add Integration → Shelly)을 사용해도 됩니다.



□ HA 엔티티 구성

연동 후 생성되는 엔티티:
- binary_sensor.shelly_uni_입력1 — 도어 센서 상태 (열림/닫힘)
- binary_sensor.shelly_uni_입력2 — 현관 모션 감지 상태
- switch.shelly_uni_릴레이 — 릴레이 출력 (도어락 원격 해제 등에 활용 가능)

엔티티 이름을 알기 쉽게 변경합니다:
- binary_sensor.entrance_door (현관 도어 개폐)
- binary_sensor.entrance_motion (현관 모션 감지)



□ 자동화 활용 사례

현관 도어 열림 자동화:

트리거: entrance_door = Open
액션 1: 현관 조명 켜기 (5분 타이머)
액션 2: CCTV 스냅샷 저장
액션 3: 귀가 여부 판단 후 귀가 루틴 실행

현관 모션 감지 자동화 (외출 중):

트리거: entrance_motion = Detected
조건: 재실 상태 = 외출
액션: 긴급 알림 전송 + Frigate 녹화 강제 시작

도어락 릴레이 활용 (선택적):
릴레이 출력을 도어락의 외부 입력 단자에 연결하면 HA에서 현관문 원격 개방도 가능합니다. 단, 보안상 이유로 이 기능은 신중하게 사용해야 합니다.



□ 실사용 후기와 주의점

Shelly Plus Uni 연동을 통해 기존에 월패드에서만 볼 수 있었던 도어 상태를 HA에서 실시간으로 확인하고 자동화에 활용할 수 있게 되었습니다.

주의사항:
- Wi-Fi 연결이 끊기면 Shelly 신호도 HA에 전달되지 않습니다. 현관 주변 Wi-Fi 신호가 충분한지 확인이 필수입니다.
- Shelly는 물리적으로 월패드 내부에 위치하므로 내부 온도가 높아지지 않도록 주의합니다.
- 월패드 제조사별로 내부 배선 구조가 달라 사전 도면 확인이 필요합니다.



□ 마무리

Shelly Plus Uni를 활용한 코콤 월패드 스마트홈 연동은 초기 배선 작업만 잘 해두면 매우 안정적으로 동작합니다. 기존에 월패드에 있던 도어 및 모션 센서 정보를 HA에서 자동화 트리거로 활용할 수 있게 되어 스마트홈의 완성도가 높아졌습니다. 배선 작업이 부담스럽다면 전문가 도움을 받아서라도 시도해볼 만한 가치 있는 업그레이드입니다.

감사합니다.
